拓扑图

AFC系统主要由中央计算机系统、站点计算机系统、终端设备和车票四部分组成，其中中央计算机系统结构图如下：

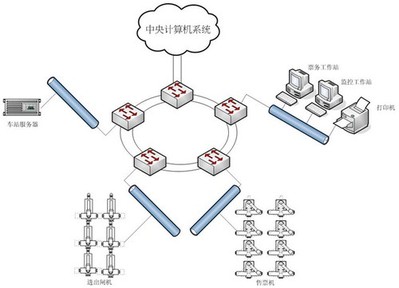

而车站部分系统结构如下：

解决方案

结合轨道交通的系统特点，惠普(HP)推出了一套完整的解决方案，该方案可以帮助您搭建AFC主机平台，提供先进，可靠和易管理的支撑平台，HP AFC系统平台基于工业标准组件，具有良好的扩展性和兼容性，用户可以把它的灵活地同q其他生产系统连接;惠普(HP)在帮您搭建完IT平台后还提供优质的服务，满足轨道交通的需要。

方案描述

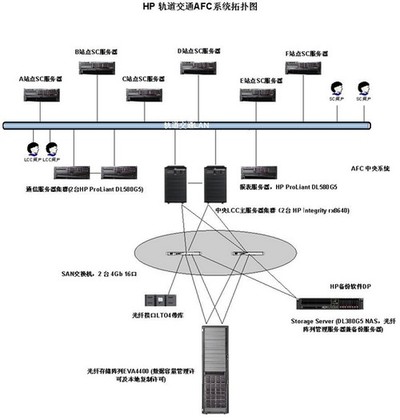

本方案中，中央LCC主服务器采用HP 中端安腾服务器 Integrity rx8640，配置16个1.6G CPU, 64G内存，中央通信服务器及报表服务器采用HP高端工业标准服务器ProLiant DL580G5，配置双处理器8G内存， SC服务器采用HP高端工业标准服务器ProLiant DL580G5或中端服务器ProLiant DL380G5，配置双处理器4G内存， AFC中央系统存储配置一台HP StorageWorks EVA4400 光纤磁盘存储，初始配置3x300G 光纤盘，可扩96个盘，配置3T容量管理许可和本地数据复制许可。中央数据提供备份功能，磁带库采用HP MSL4048, MSL4048配置两个Ultrium 960 控制器，4 Gb FC接口，中央SAN配置2台16口4G SAN 交换机。

在备份软件的考虑上，我们推荐采用HP DP软件对需要保护的应用服务器进行L基于光纤的LAN Free备份模式， 配置数据库在线模块进行数据库在线备份，磁带库离线异地保存 。
