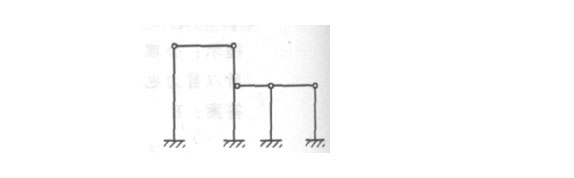

11. 图示二层框架在水平荷载作用下的各剪力图中图( )是正确的。

提示：上面一层无剪力。

答案：B

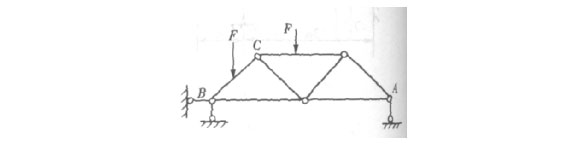

12. 结构承受荷载如图所示，如果各杆截面积减小一倍，其余不变，BC杆的内力会有下述哪一种变化?

A 轴力减小 B 剪力减小C 弯矩减小 D 内力不变

提示：静定结构内力的大小与杆截面积无关。

答案：D

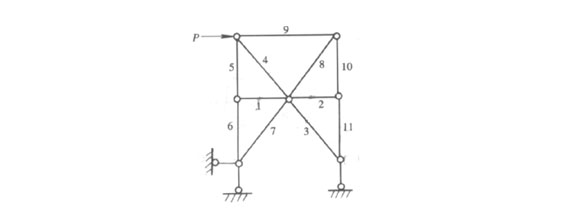

13. 图示桁架有( )根杆为零杆。

A 3 B 4 C 5 D 6

提示：根据零杆判别法，按照1、2、3、4、5、6杆的分析次序，可判断出这6根杆均为零杆。

答案：D

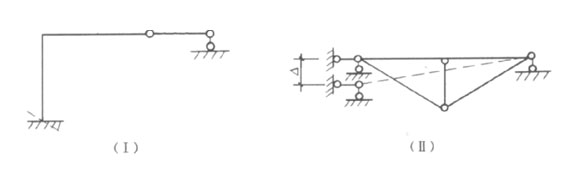

14. (1)、(Ⅱ)两结构，发生图示支座位移，哪个结构会产生内力?

A (1)、(Ⅱ)均产生内力 B (1)C (Ⅱ) D (1)、(Ⅱ)均无内力

提示：(Ι)为静定结构，(Ⅱ)为内力超静定结构，支座位移不影响内部各杆的相对位移，不会产生内力。

答案：D

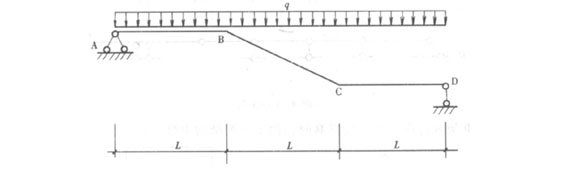

15. 图示结构中，杆件BC处于哪一种受力状态?

A 只受剪力 B 只受弯矩C 同时受弯矩、剪力 D 同时受弯矩、剪力和轴力

提示：首先求出支座反力，然后把BC段截开，可以求出BC段中的内力有护力、剪力和弯矩。

答案：D
