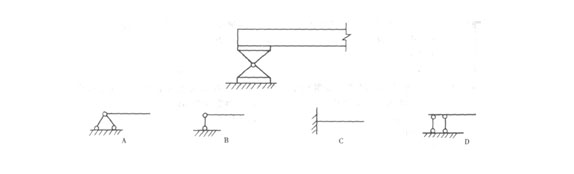

1. 图示支承可以简化为下列哪一种支座形式?

提示：支承所能约束的位移相同：水平位移、竖向位移。

答案：A

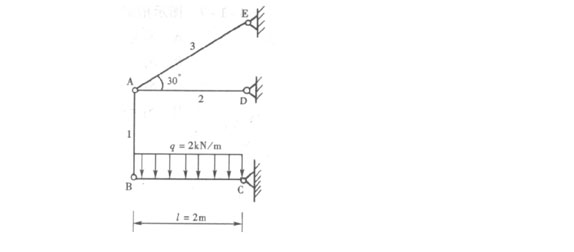

2. 图示桁架杆1、杆2、杆3所受的力分别为( )。

A Sl=4kN，S2=—6.928kN，S3=8kN

B S1=2kN，S2=—3.464kN，S3=4kN

C S1=—4kN，S2=6.928kN，S3=—8kN

D Sl=—2kN，S2=—3.464kN，S3=—4kN

提示：截断杆1，取BC研究，先求出S，，再用结点法取A计算。

答案：B

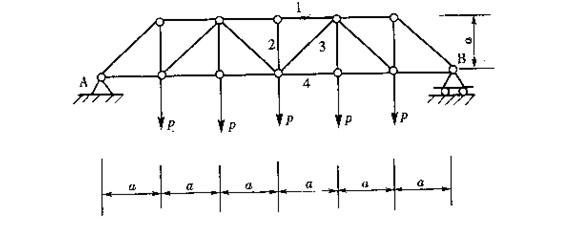

3. 图示桁架已知P、a，则1、2、3、4杆内力分别为( )。

A Sl=-9P，S2=0，S3=1.414P，S4=8P

B Sl=9P，S2=0，S3=-1.414P，S4=-8P

C S1=-4.5P，S2=0，S3=0.707P，S4=4P

D Sl=4.5P，S2=0，S3=-0.707P，S4=-4P
